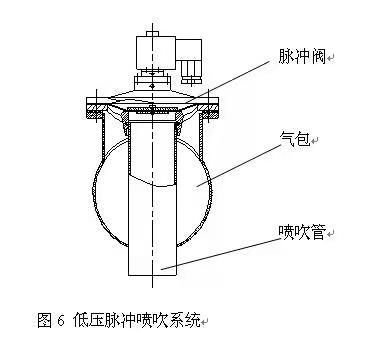

如上圖所示:

高壓氣從進氣口接入， 進入下氣室，1、當脈沖閥未得電時，氣體通過上下兩殼體的恒壓管道以埋沒式脈沖閥及其中的節流孔進入減壓室，由于閥芯在彈簧的作用下堵住泄壓孔，氣體不會排出，令減壓室和下氣室的壓力一致，而在彈簧作用下，膜片將噴吹口堵住，氣體不會沖出。2、當脈沖閥得電時，閥芯在電磁力作用下向上抬起，泄壓孔打開，氣體噴出，由于恒壓管道節流孔的作用，泄壓孔的流出速度大于減壓室恒壓管氣體的流入速度，令減壓室壓力低于下氣室的壓力，下氣室的氣體將膜片頂起，打開噴吹口，進具體以實際為主體噴吹。
